汽車LED照明驅動及解決方案

汽車照明的各個部分都可以采用LED，從前燈到霧燈，儀表背光到反光鏡的照明、尾燈照明、內飾照明等，安森美提供一系列的標準照明模擬產品，如NCV3065和分立器件如NSI45系列，以及收購AMIS獲得的一系列產品如ASSP等，為不同的照明子系統提供專業的汽車級照明解決方案。

隨著汽車工業的發展，越來越先進的照明技木在汽車上正得到更多應用。其中，LED照明具有鹵素?zé)艉碗瘹鉄魺o(wú)法比擬的優點，如壽命長、響應時間快、節能環保等，加快了在汽車照明中大量采用的步伐。

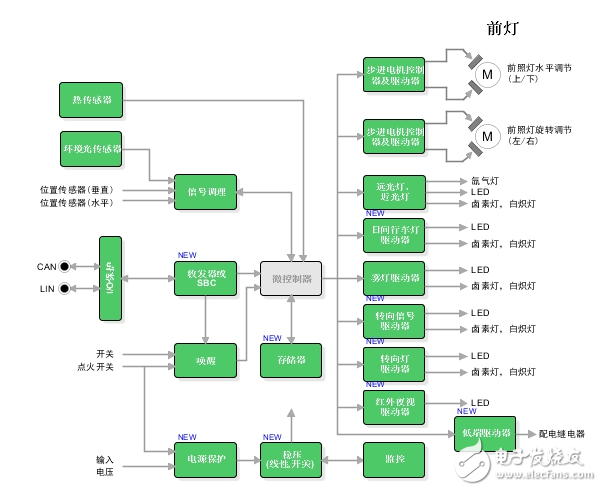

對此安森美半導體為汽車前照燈照明應用提供寬廣陣容的產品，從一般燈泡驅動器方案到步進驅動器、LED驅動器和氙燈驅動器等，持續致力于汽車前照燈、儀表盤背光、內部照明、車門照明及尾燈等汽車照明應用提供包括標準及定制產品在內的豐富方案，尤其是在前照燈調整、偏轉用氙氣燈驅動專用集成電路和成為事實標準的步進驅動器方面市場。

各類型產品特征及整體解決方案

安森美線性穩壓器針對低電路的應用，比如20mA的LED，它的總功耗比較低，可以在85度的環境下工作，系統集成度比較低，如NSI45系列的CCR或NUD系列就可以滿足這類的要求；

對于開關穩壓器，它的特征是LED功率會比較高，能達到700mA左右，屬于中高等的總功耗，可以在高125度的環境下工作，它的系統集成度也比較低，可以用NCV3056/66系列實現對它的控制；

對于照明管理集成芯片，它的功率也比較大，環境溫度也可以達到125度，是一個完整獨立的子系統，所以集成度會比較高， NCV78663和NCV7680就是針對這種應用使用的。

前照燈驅動器及位置調節器

其一，前照LED照明。LED前照明一般要求支持從單個LED到多個LED串，電壓高達60V，需要PWM調光，需要高能效集成驅動器，更需要LED串的低EMC輻射，還需要診斷和同步接口。安森美半導體的AMIS-30623單芯片微步進電機驅動器適用于前照燈的水平調整和偏轉控制。它集成了控制器和LIN接口，用LIN主機實現遠程連接的專用機電一體化解決方案設計。該器件通過總線接收位置調整指令，隨后驅動電機線圈到所需的位置，利用電流、速度、加速度和減速配置參數。AMIS- 30623還還可檢測電機停轉狀態。

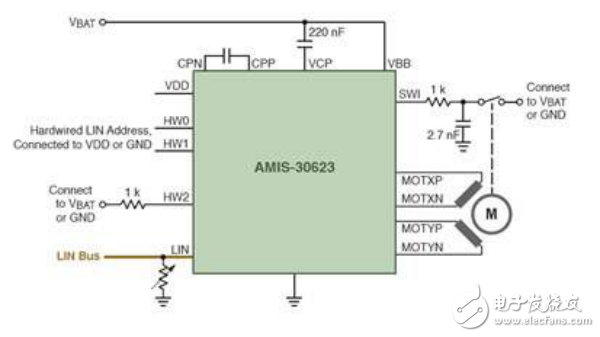

圖2：AMIS-30623前照燈水平調整和偏轉電路

另外，兩款器件也可以用于上述應用，NCV70521和NCV70522均為單芯片微步進電機驅動器，帶有電流轉換表和SPI接口。 NCV70522還包括嵌入式5 V穩壓器和看門狗復位功能。該器件可作為外設驅動器，接受來自微控制器的“下一步微步”指令，并使電機線圈電流與所需速度同步。集成的SPI總線允許參數設置和診斷反饋。

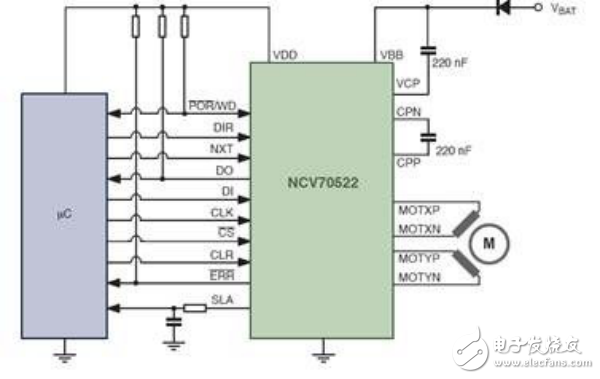

圖3：NCV70522單芯片微步進電機驅動器

其二，高級LED前照燈電源鎮流器。安森美半導體的NCV78663單芯片、智能前照燈LED驅動器可實現遠光燈及霧燈的單芯片控制。NCV78663集成了數字調光、SPI可編程設置和內置診斷，提供了一個集成的、高能效集成型前照燈控制解決方案。

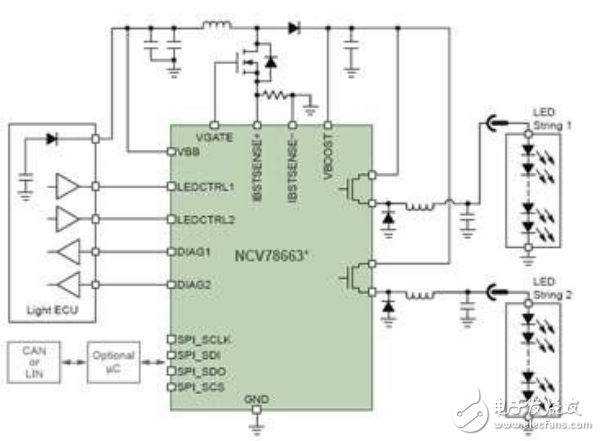

圖4：NCV78663前照燈電源鎮流器

其三，LED組合尾燈控制器。NCV7680可以作為一個獨立器件，也可以作為配合復雜系統的額外支持電路。結合升壓控制器運行時，額外LED可連接為一個LED串。其典型應用包括組合尾燈、日間行車燈（DRL）、霧燈、中央高位剎車燈（CHMSL）陣列、轉向指示燈和其他外部調制應用、液晶顯示器（LCD）背光等。

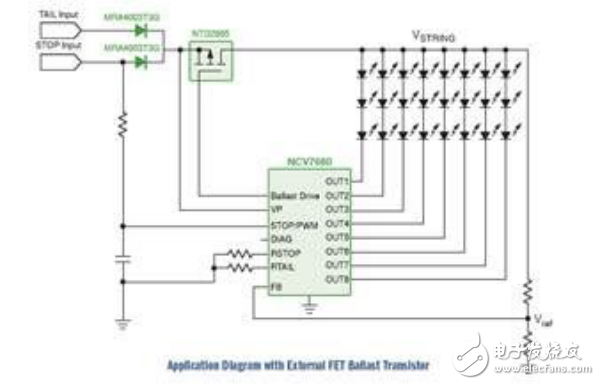

圖5：NCV7680組合尾燈線性電流穩流和控制器

其四，汽車照明恒流穩流器。森美半導體的雙端線性恒定穩流器（CCR）是簡單、經濟和強大的器件，為成本敏感的LED應用電流調節提供了一個有效的解決方案。該器件無需外部元件，就能夠?qū)崿F(xiàn)高邊或低邊穩流器。這些器件可在較寬輸入電壓范圍調節輸出電流，具有負溫度系數特性，防止極端電壓和工作溫度條件下LED的熱失控。這類器件包括NSI45xxx、NSI50xxx、NSIC20xx和NSI45xxxJ幾個系列。

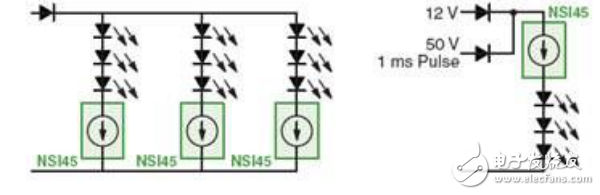

圖6：NSI45汽車外部和內部照明恒流穩流器

總結：汽車照明的各個部分都可以采用LED，從前燈到霧燈，儀表背光到反光鏡的照明、尾燈照明、內飾照明等，安森美提供一系列的標準照明模擬產品如NCV3065和分立器件如NSI45系列，以及收購AMIS獲得的一系列產品如ASSP等，為不同的照明子系統提供專業的汽車級照明解決方案。

汽車前照燈中另一個重要趨勢，就是自適應前照燈系統提供光束偏轉功能以優化彎道照明，以及自適應前照燈以根據實際環境實時調整光束。步進電機則為AFS和ADB提供控制功能。提供強固的、經AEC認證的、符合生產件批準程序的產品用于汽車應用，包括主動全及自動駕駛、汽車電氣化、聯接、LED照明和燃油經濟性及降低排放。
